Kaynak Sembolleri
Kaynak sembollerinin kullanımının basit ve hızlı iletişim sağlaması, projede ekstradan çizimlere anlatımlara gerek olmaması avantaj sağlarken, standartlara göre yapılması bu standartların bilinmesi ve uygulanması yanlış değerlendirmeme adına eğitim alınmasını gerektirir. Aşağıda kaynak ağzı kaynak detayları kalınlıklar gibi bir çok sembol ve açıklamasına yer verilmektedir.
EN-22553 AWS A2.4

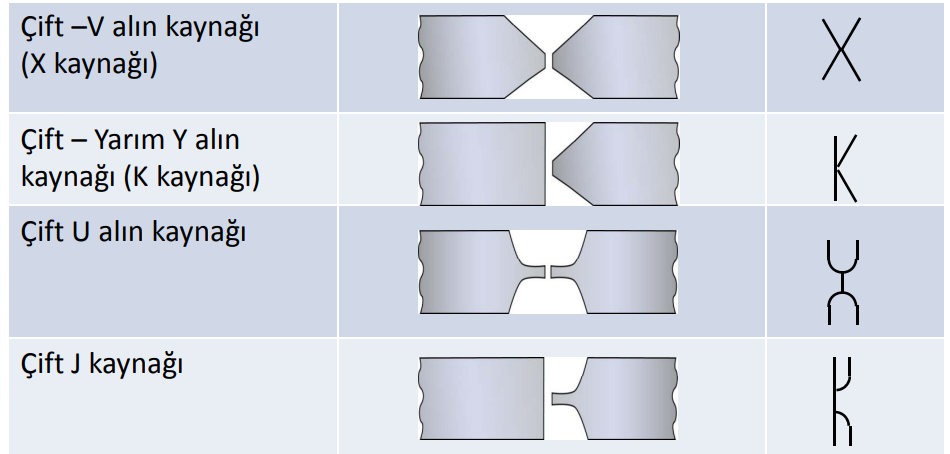

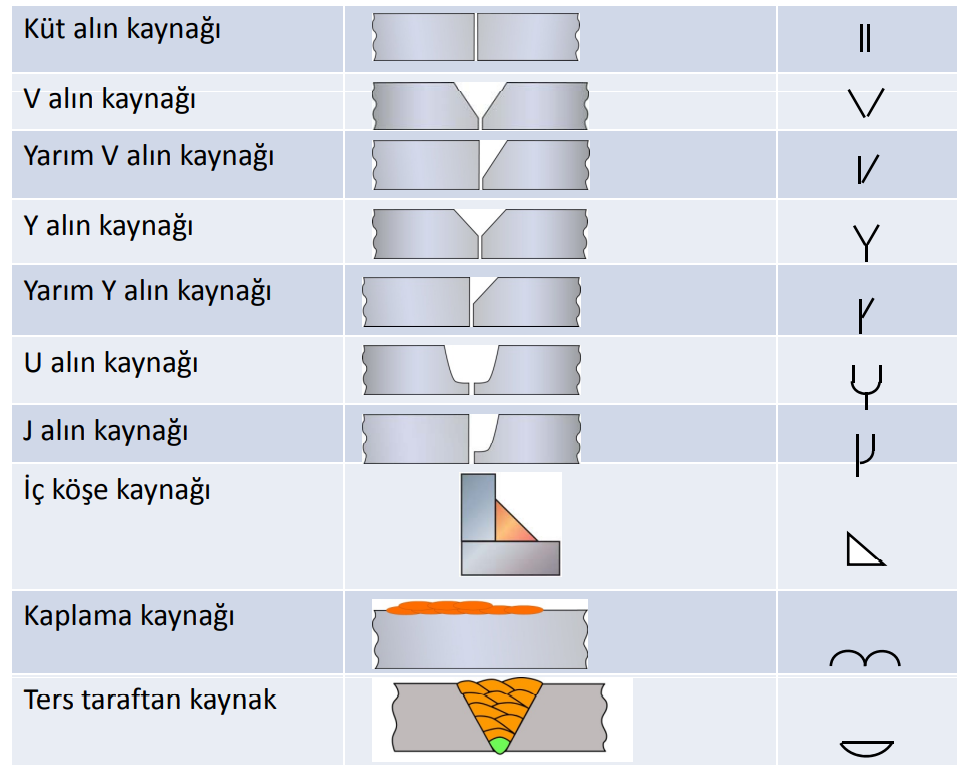

Kaynak Sembolleri / Kaynak Ağzı Sembolleri
Kaynak Sembolleri / Kaynak Ağzı Sembolleri
Kaynak Sembolleri / Kaynak Yüzeyleri
Kaynak Sembolleri / Ok gösterimi

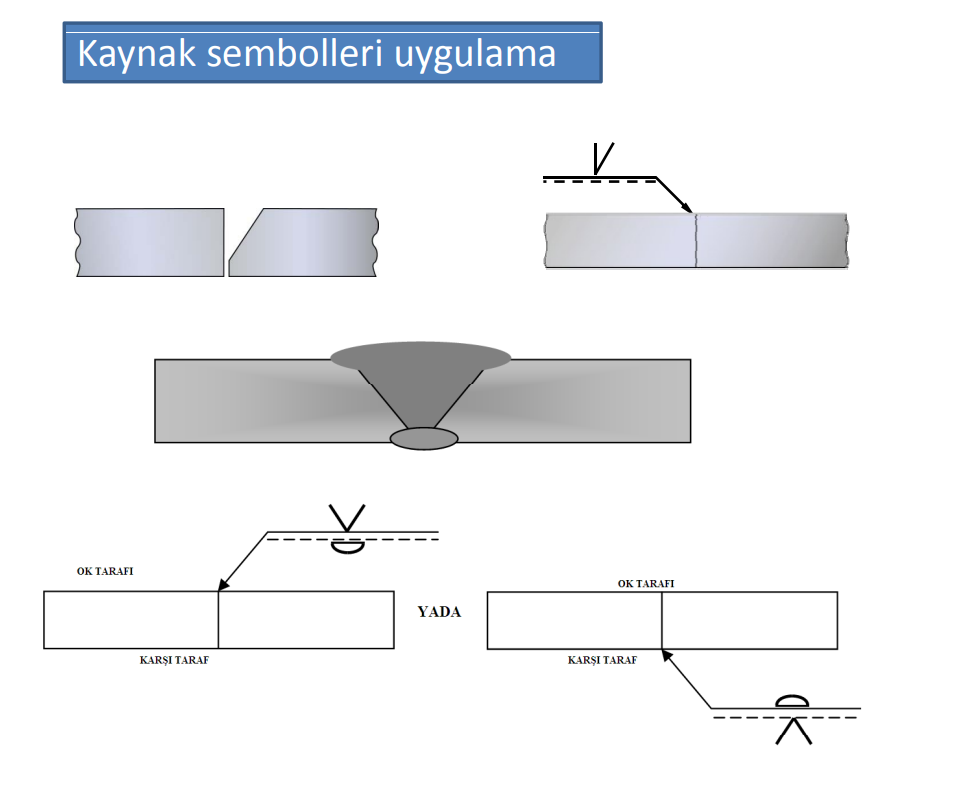

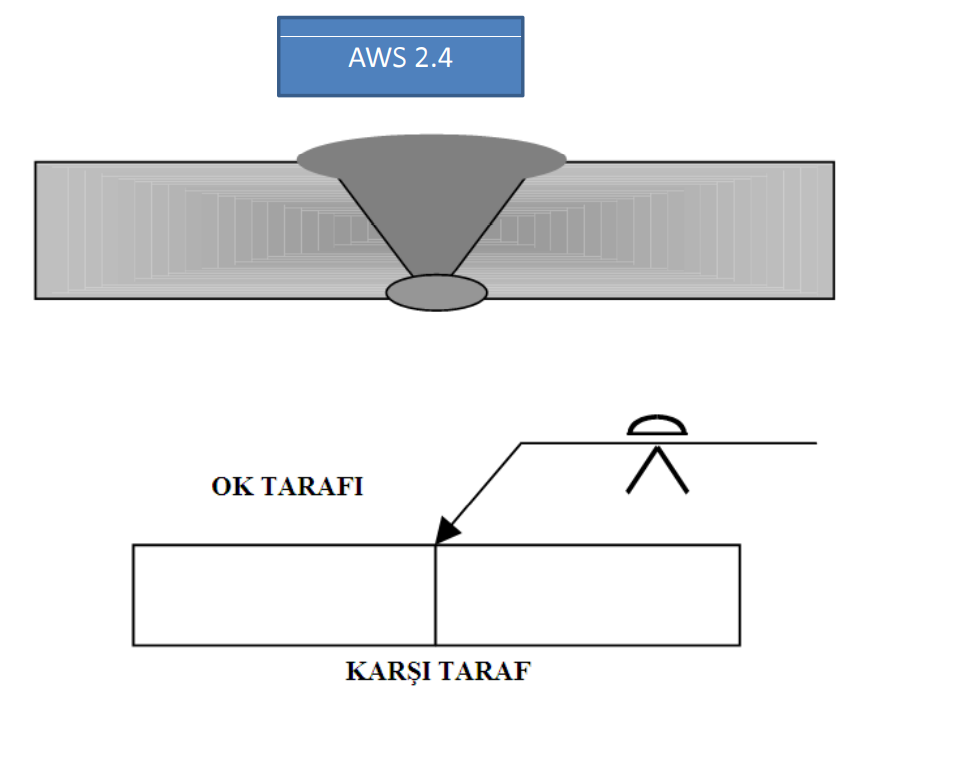

Ok, bir kaynak sembolünün dikkate alınması gereken ilk öğesi oktur. Ok, her kaynak sembolünün önemli bir parçasıdır ve kaynak yapılacak bağlantıyı göstermelidir. Okun sapı çizim üzerinde yatay bir çizgi olmamalıdır. Eklemin okun gösterdiği taraf, tanım gereği, eklemin "ok tarafı" ve eklemin karşı tarafı, eklemin "diğer tarafı"dır. Genellikle kaynak sembolleri için bir çizimde sadece sınırlı alan mevcuttur. Gerekli kaynak sembollerinin sayısını en aza indirmek için, bir okun gösterdiği her bir bağlantı tam olarak aynı şekilde kaynaklanacaksa, tek bir kaynak sembolünde birden fazla ok kullanılmasına izin verilir. Bir kaynak sembolü sadece bir okun işaret ettiği bağlantının kaynağını belirttiğinden ve yön değişikliği veya geometrideki bir değişiklik bir bağlantının sonunu oluşturduğundan, özellikle kapalı köşelerin etrafında çok sayıda ok kaynak sembolü çok yardımcı olabilir.
,
Birden fazla okla aynı kaynak tarifi alttaki şekilde yer almaktadır.

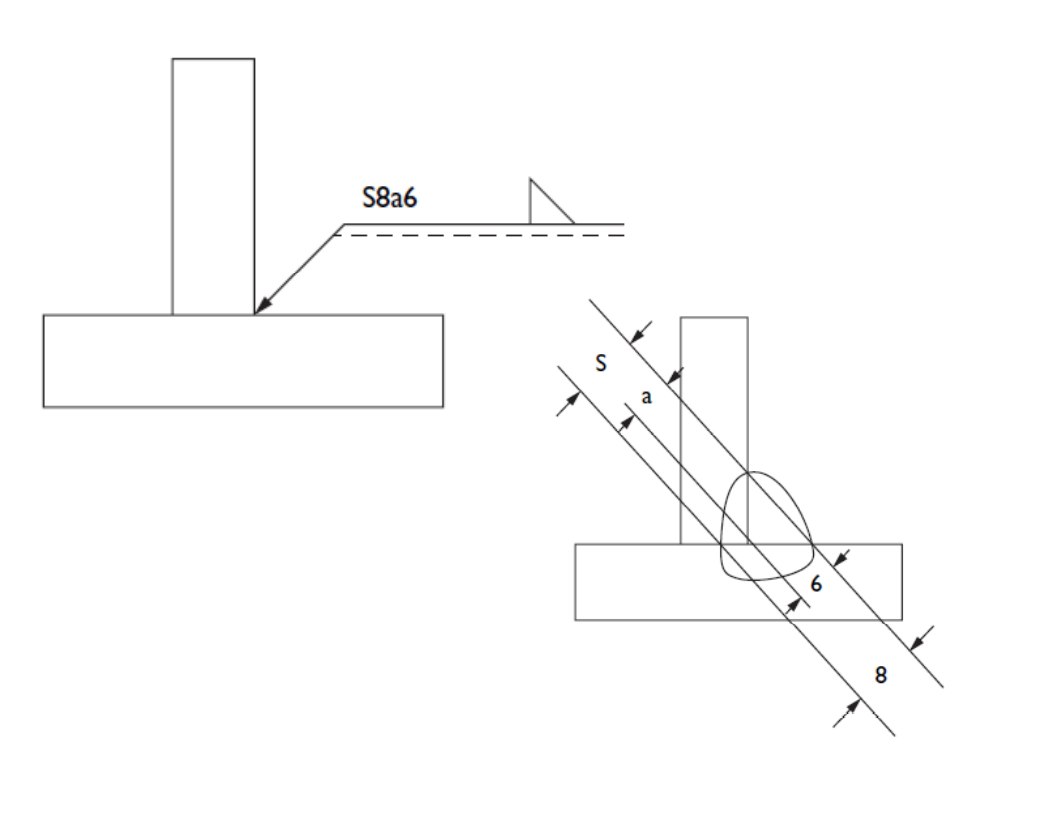

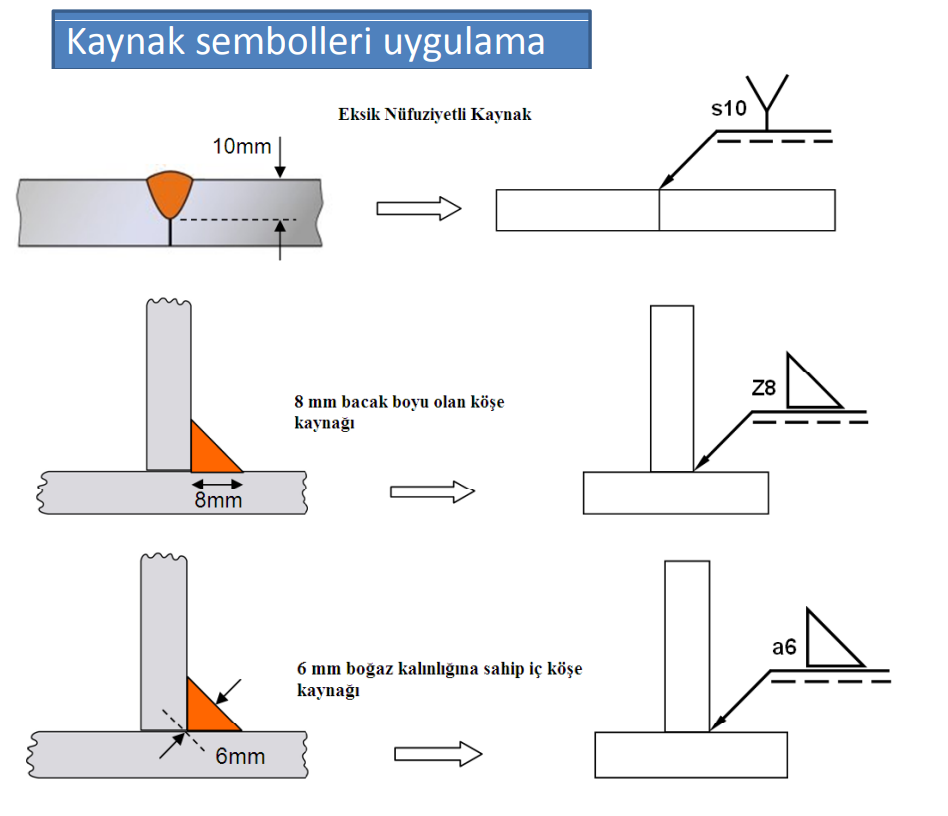

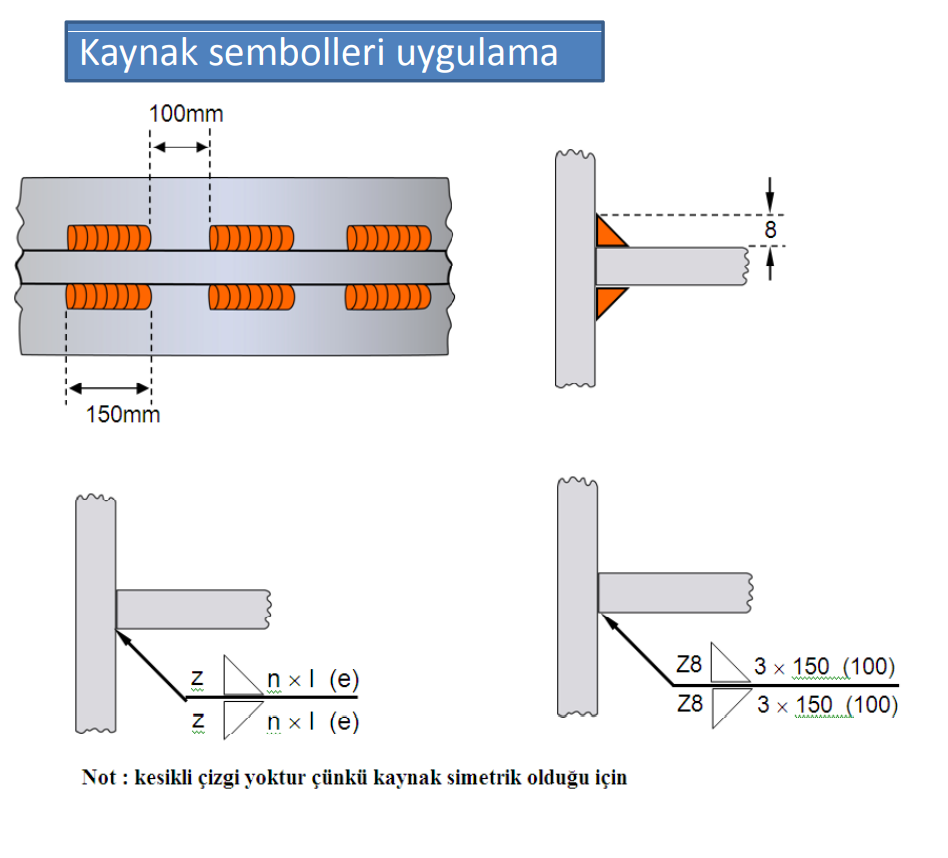

Kaynak sembolleri / Kalınlıklar, Nüfuziyet, Bacak Boyları

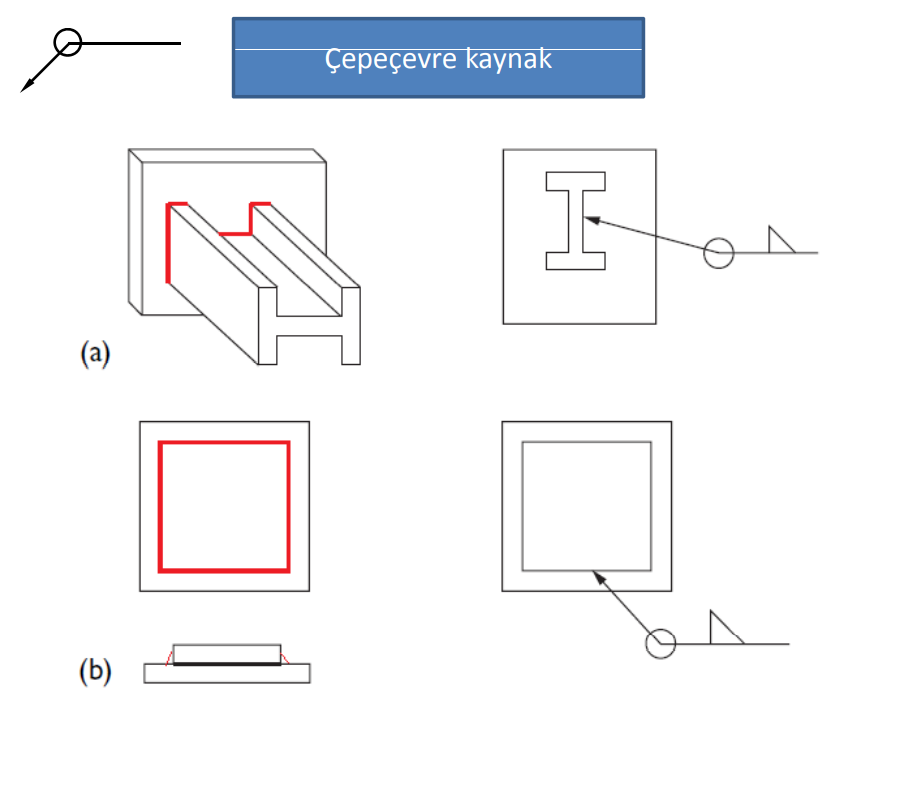

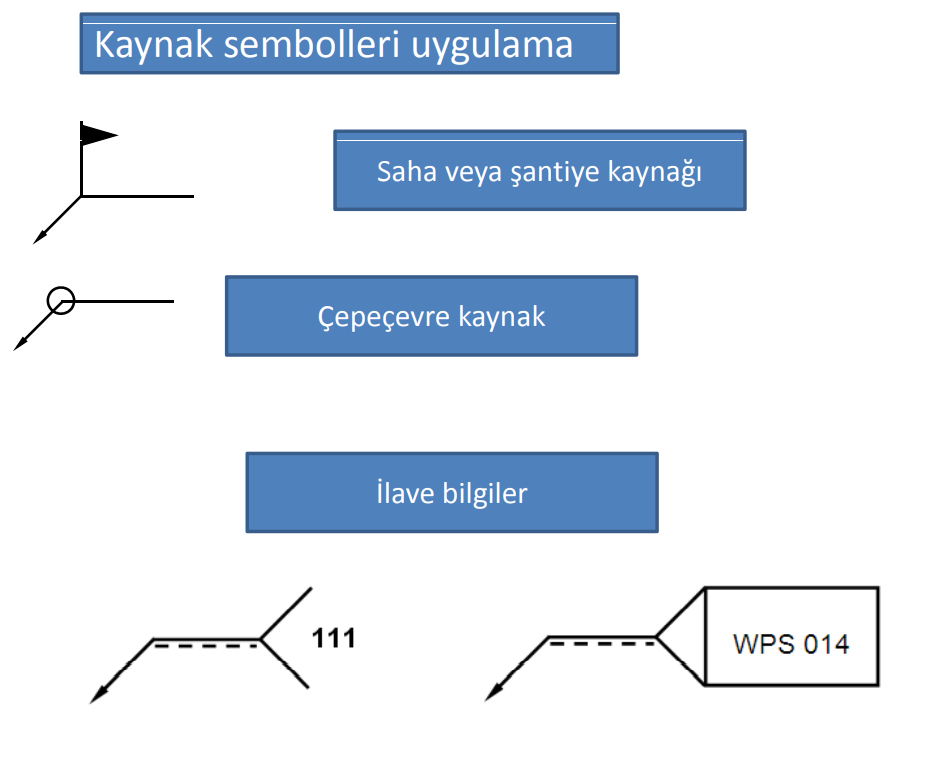

Kaynak Sembolleri / Metod kaynağı
Bu blog, Amerikan standardının tam olarak anlatımına yasalar gereği izin vermez. Daha fazla bilgi için okuyucular, American Welding Society, 550 NW LeJuene Road, Miami, FL 33126'dan temin edilebilen ANSI/AWS A2.4:2012'ye başvurabilir.
